Introduction



Depuis la sortie il y à quelques années des lecteurs Oppo 83, 93 et 95, beaucoup ce sont lancés dans des tweaks (modifications) de ces fameux lecteurs afin d’en améliorer les performances !

Beaucoup ont effectués des « bidouilles » au départ mais au fil du temps les réalisations sont devenues du vrai travail d’orfèvre ! Autant des tweakeurs amateurs que des professionnels comme Audiocom et Vinculum par exemple !

Il n’y à aussi qu’a voir ce qu’arrivent à réaliser certains sur des Oppo 103/105 (EU et D) actuels !

Par moment le mot amateur n’a plus de sens !

Donc je me suis enfin dit qu’il était grand temps que je tente l’aventure sur une base solide et fiable : le 103EU !

Le site Oppomod (le plus réputé) de Mr Lee Jaehong propose plusieurs éléments pour modifier vos lecteurs Oppo ! Mais il existe encore pleins d’autres à travers le monde !

Pour mon cas je me suis fourni chez Oppomod en Corée du Sud et le reste vient de divers sites comme Audiophonics ! Mais j’ai aussi acquit des éléments réalisés sur mesure par des vrais pros du Tweak grâce à un forum spécialisé bien connu du net !

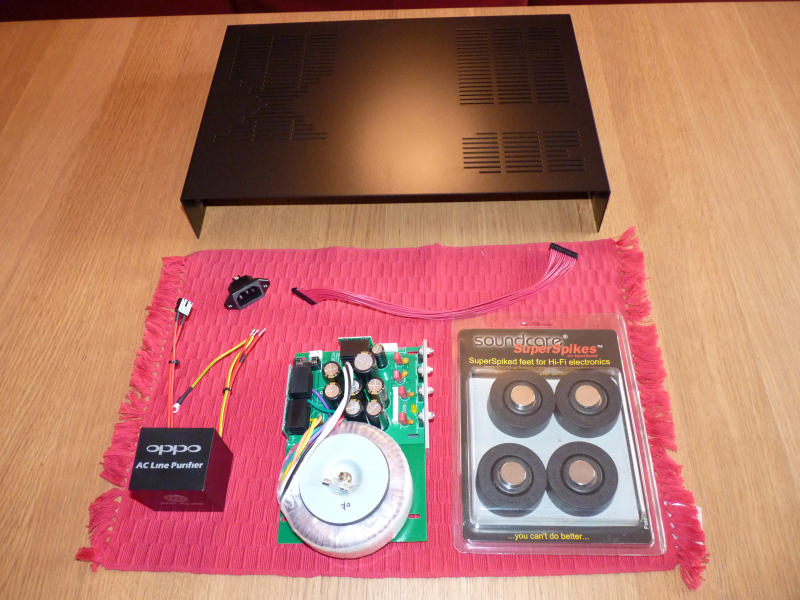

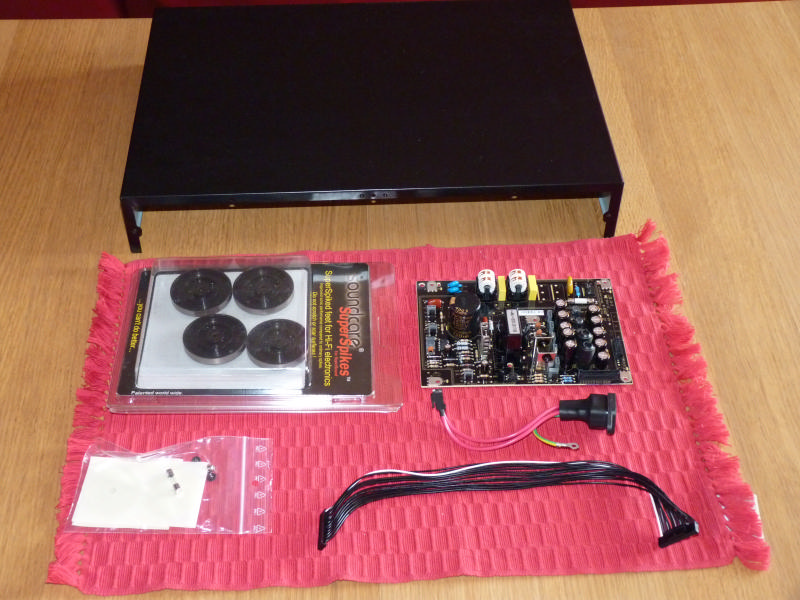

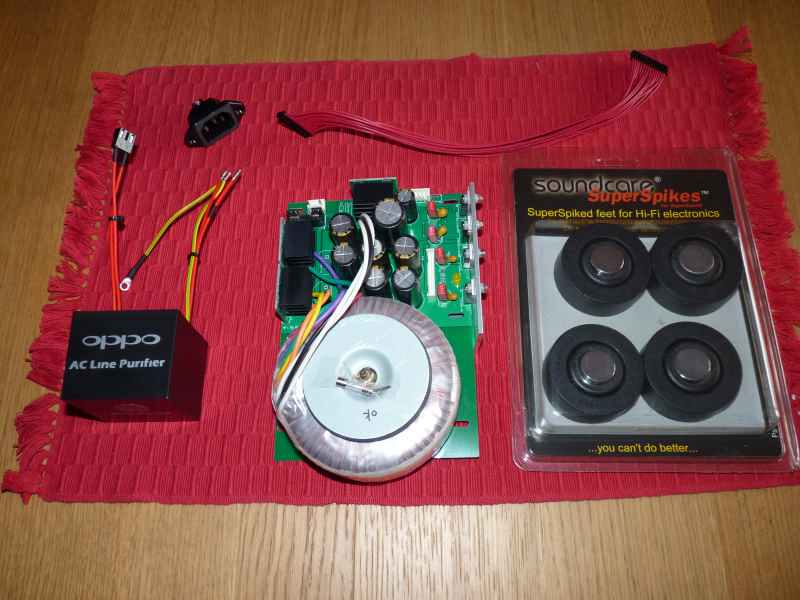

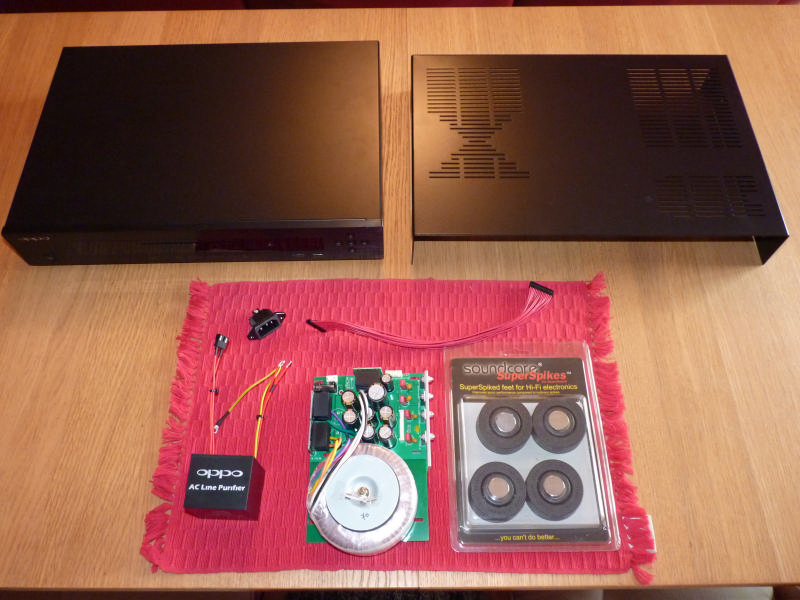

Présentation des éléments de mon tweak



(Prix indiqués avec port compris)

-          Alimentation Oppomod SE : 342,45 €

-          Capot (fabrication limitée) : 75 €

-          Filtre secteur (fabrication limitée) : 81 €

-          Nappe Optimisée (fabrication limitée) : 17 €

-          Fiche IEC Rhodium Elecaudio : 12,40 €

-          Pieds Soundcare Superspikes Mercure : 58,60 €



Début du montage



         1ére étape : La mise en place des pieds soundcare superspikes mercures !



Les Soundcare®SuperSpike sont des pointes d'un nouveau type pour enceintes et appareils hi-fi.

Les SuperSpikes réduise les vibrations et limite la transmission des vibrations aux autre pièces.

Le résultat est une scène sonore amélioré par un meilleur contrôle du registre des graves.

Comme je ne voulais pas retourner le lecteur après avoir mis en place tout l’électronique, j’ai décidé de le faire de en premier !

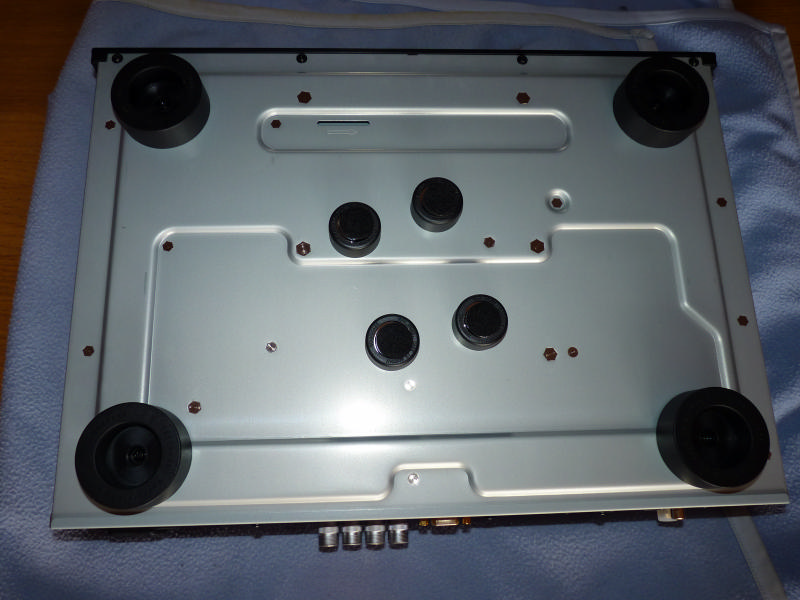

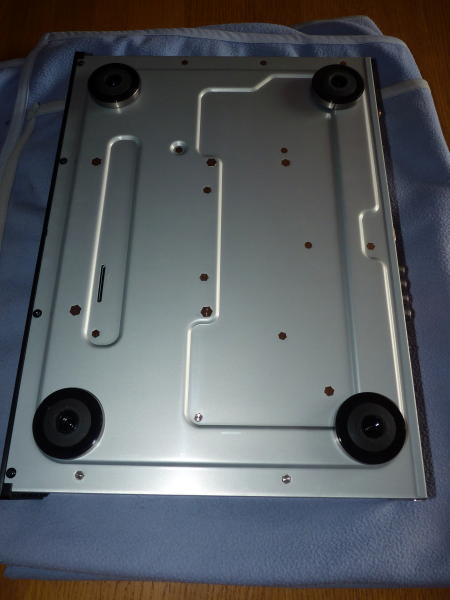

Voici les pieds d’origine du lecteur :

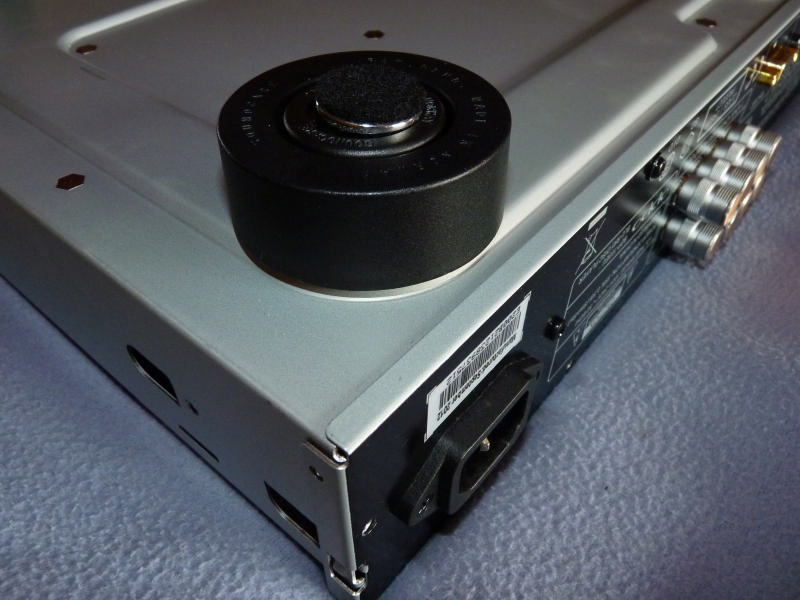

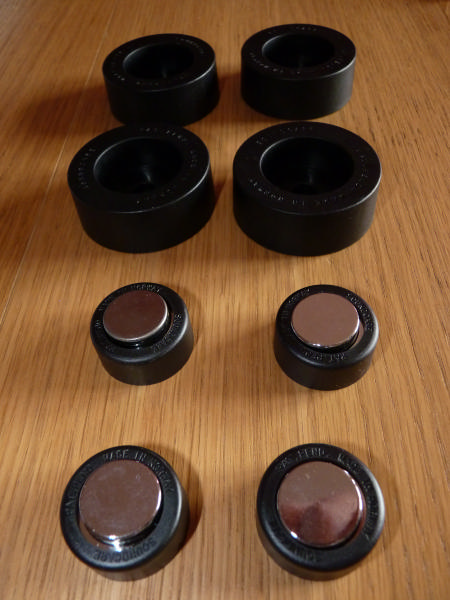

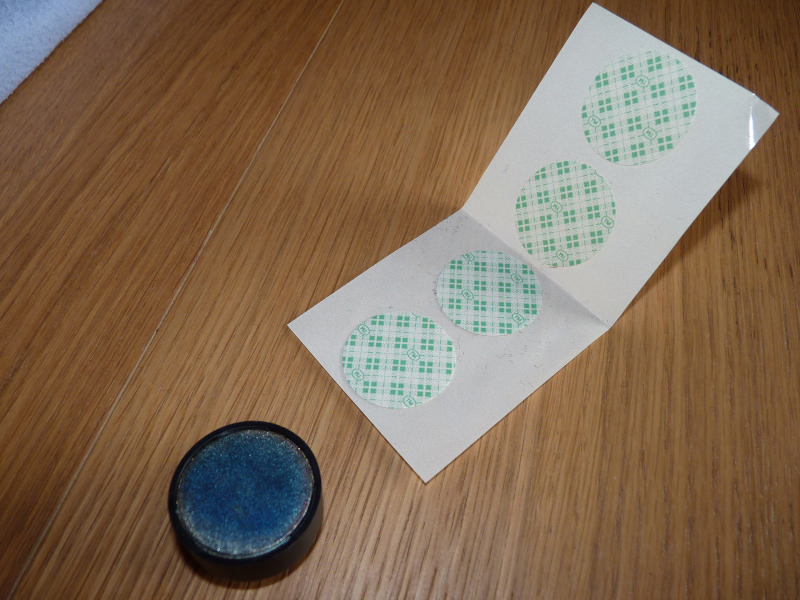

Après avoir ôté les pieds d’origine, mise en place des « coques » extérieures des nouveaux pieds !



Ensuite on vient fixer la deuxième partie qui contient le « cône mobile » avec du double face et le tour est joué ! C’est simple et efficace ! Pas mal !



          2éme étape : Le démontage de la partie alimentation !



Tout d’abord il faut démonter le capot, il y à 4 vis latérales et 5 derrière ! Un jeu d’enfant !

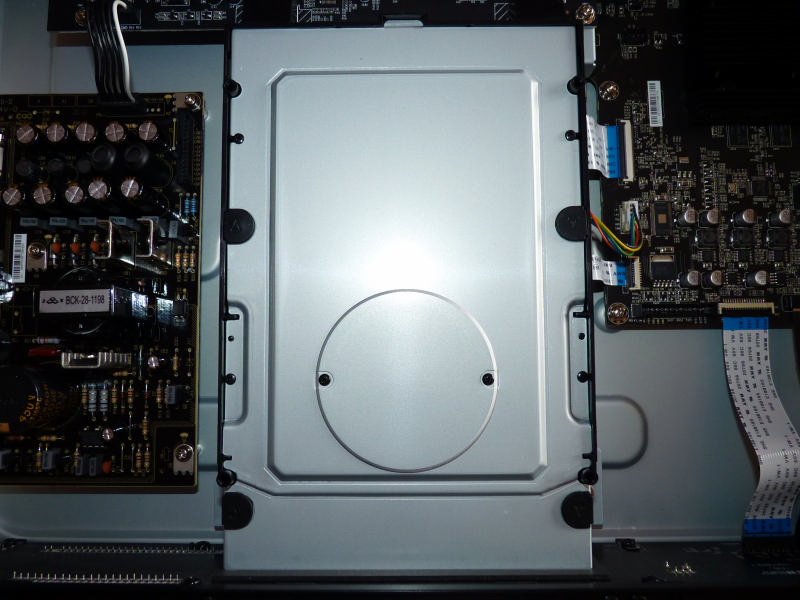

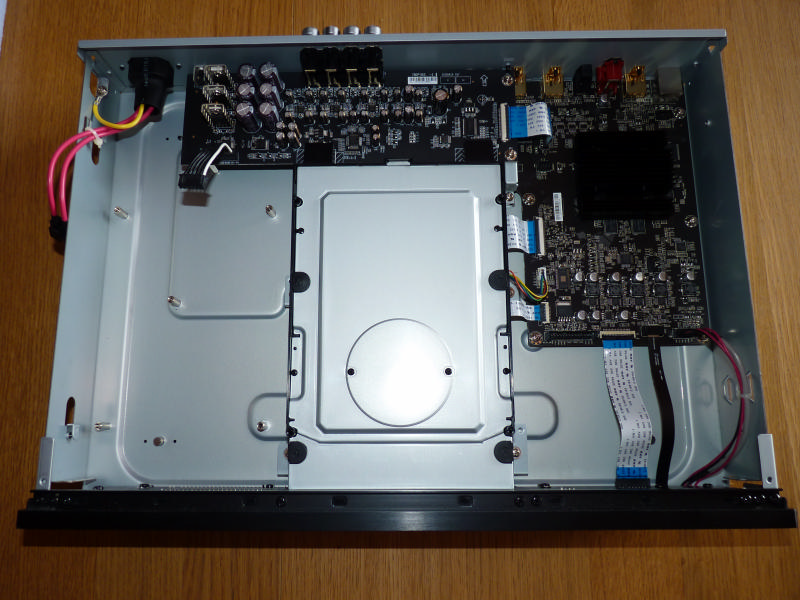

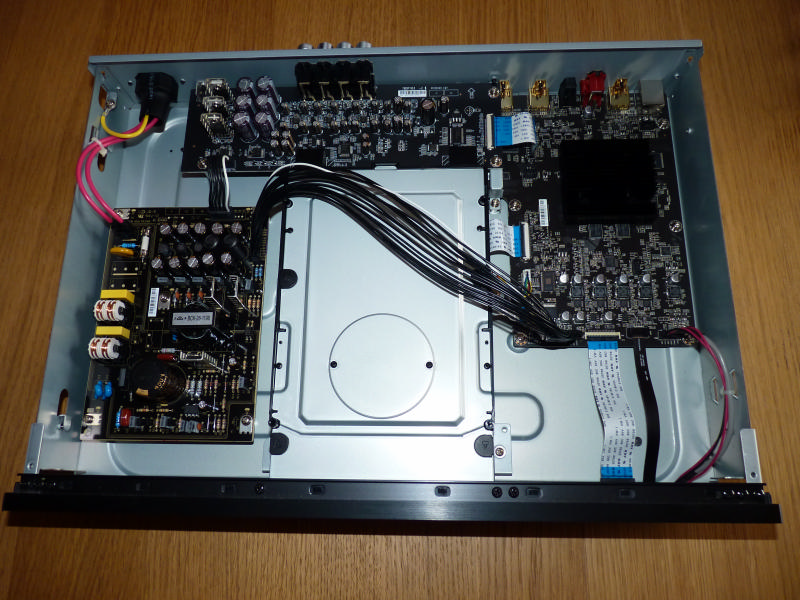

Voici une photo de l’intérieur de l’oppo d’origine :



J’ai volontairement positionnée la nappe d’origine par-dessus le drive afin que vous voyiez les différences par la suite ! D’origine elle se trouve sous le drive qu’il faut desserrer afin de la décoincer !



On dé-clipse d’abord la nappe (il faut bien pincer !)

Ensuite on dé-clipse aussi la nappe qui relie l’alim à la carte audio puis on passe à l’alimentation !

Il y à seulement 5 vis (1 à chaque angle et 1 au milieu).



Puis on dévisse la fiche IEC d’origine

(1 vis sur le châssis pour la terre et deux vis de fixation à l’arrière pour la fiche).

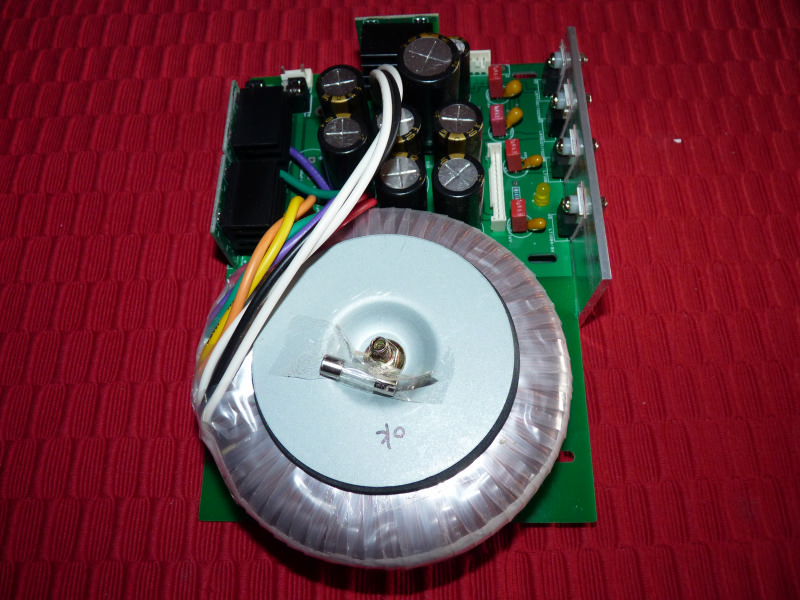

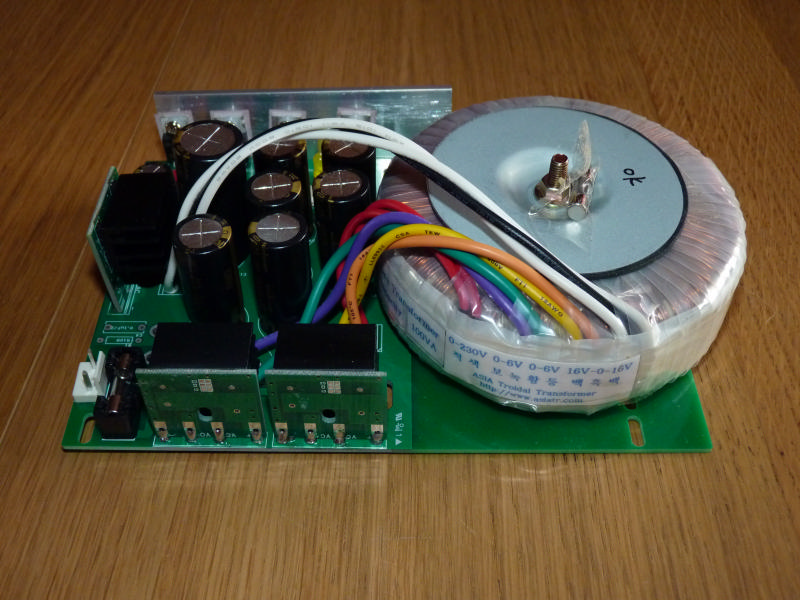

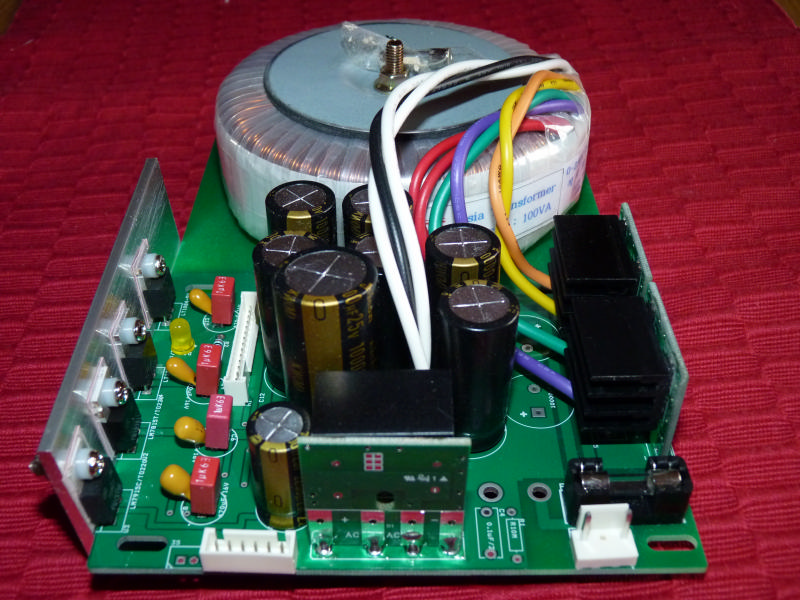

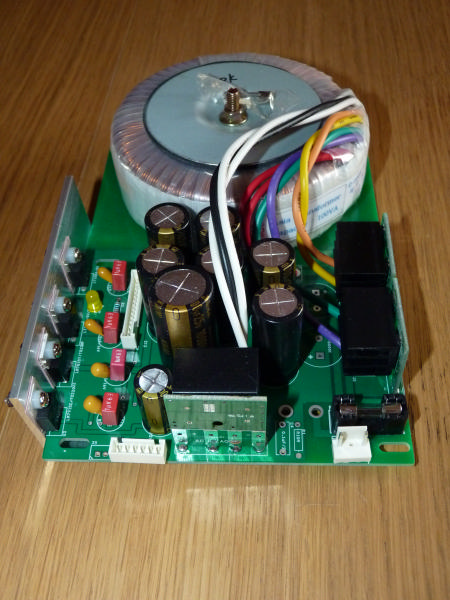

          3éme étape : Le montage de l’alim Oppomod SE !

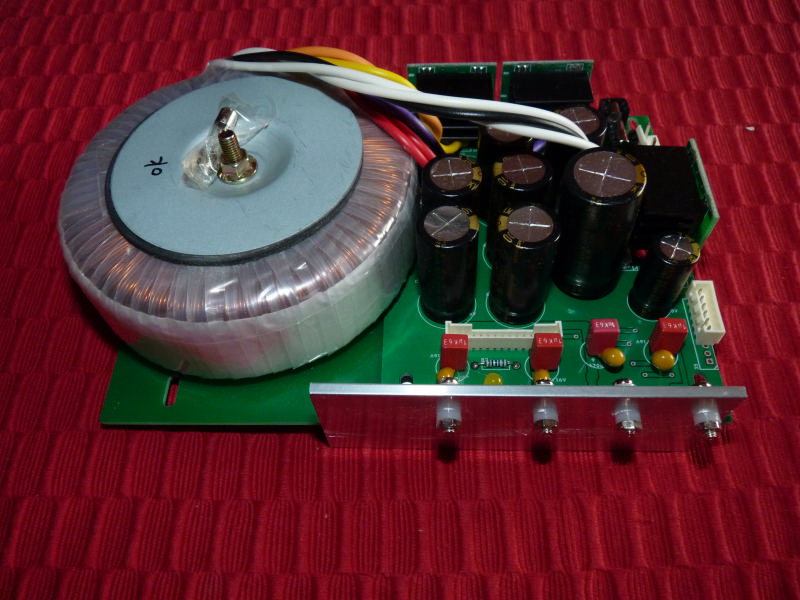

C’est la version «Special Edition» de la LPM avec des pièces mises à niveau pour des performances encore meilleures. Les condensateurs standard ont été mis à niveau pour des condensateurs électrolytiques de bas grade audio ESR Nichicon. Des diodes Schottky sont maintenant utilisés partout. La chute de tension inférieure des diodes fournit une plus grande vitesse de commutation et une meilleure efficacité du système, tout en produisant moins de chaleur, EMI et le bruit de commutation. Des condensateurs Wima au polypropylène et de condensateurs tantale sont inclus pour le régulateur IC tampon et l’impédance correspondance.

  • ESR condensateurs Nichicon
  • Schottkey Barrier Diodes
  • Wima & Condensateurs au tantale
  • 115v et 230v Disponible

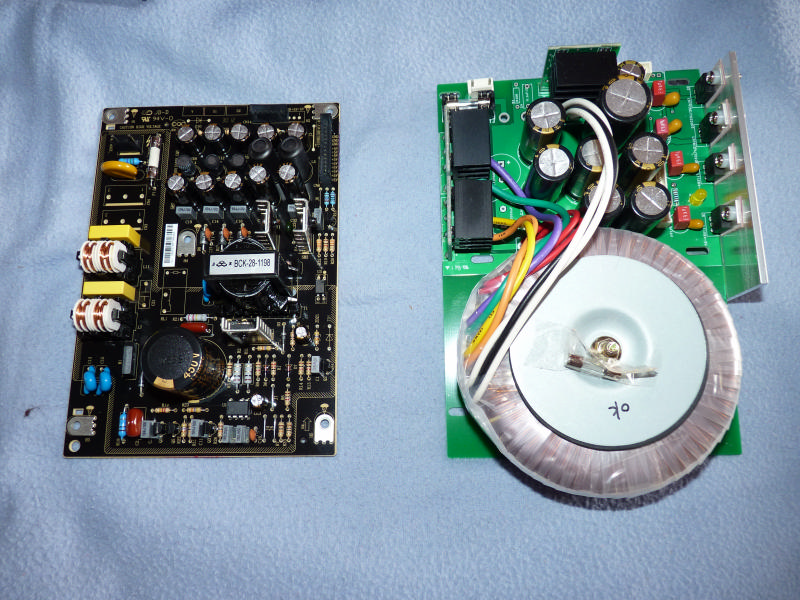

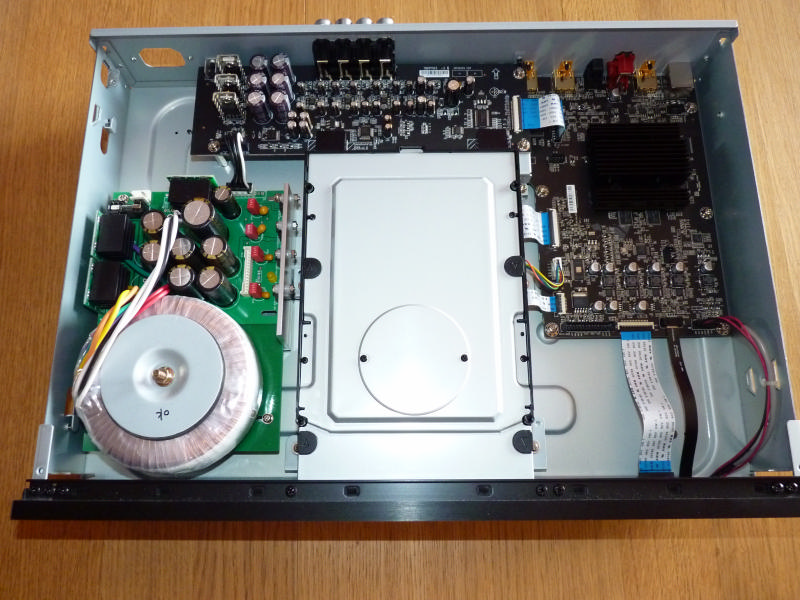

Donc au départ on se retrouve avec nos deux alims ! Observez les différences !

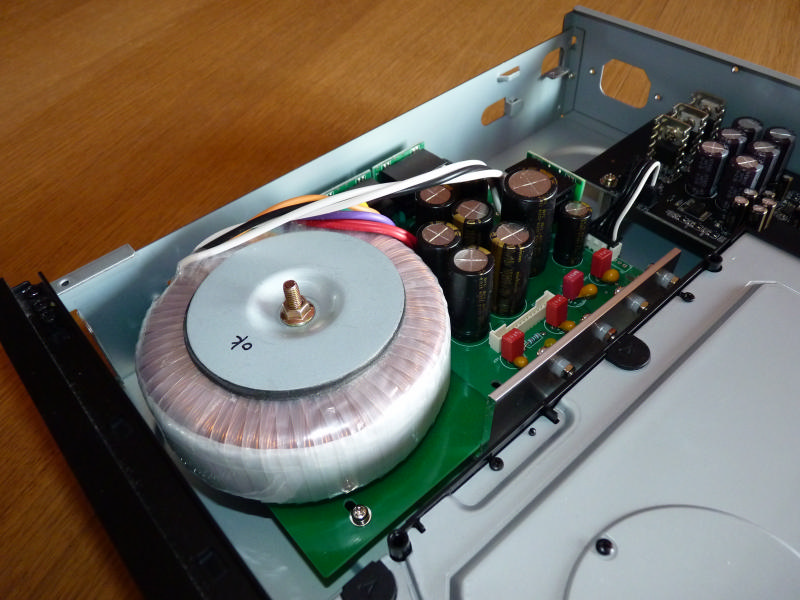

Arrivé à ce stade là, il suffit de venir disposer l’alim sur les entretoises d’origines !

Par contre vous ne pourrez mettre que les 4 vis des angles car il n’y à pas de trou pour la vis du milieu !

Il faudra faire attention à deux choses :

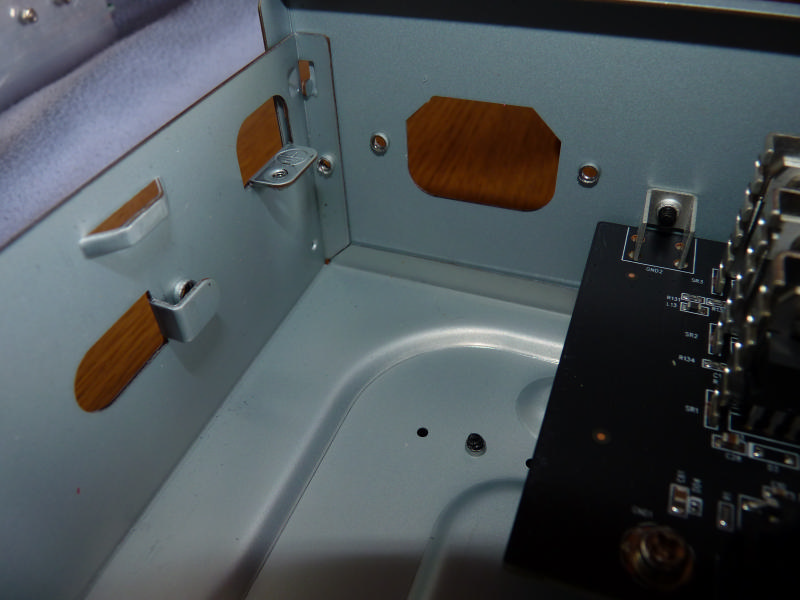

-          Veillez à ce que le radiateur en L soit bien perpendiculaire au circuit imprimé ! Il n’est retenu que par les pattes des 4 régulateurs de l’alimentation, il suffit de légèrement le replier !

En fait la LPM est conçue avec un radiateur qui est soudé sur les quatre petits régulateurs !
Or lors du montage, ce radiateur "devrait" être en contact avec le châssis et de la pâte thermique afin de dissiper les calories par le boitier du lecteur !

Mais il manque en fait quelques millimètres pour que se soit réalisable ! Il faudrait un « thermal Pad » (sorte d’entretoise de régulation entre le châssis et le radiateur) comme on me l’a suggérer !

Mais cela n’est pas contraignant ! Il faut juste savoir qu’elle chauffera plus…

-          Ensuite bien vérifier les soudures et le serrage du transfo ! Le mien manquait légèrement en serrage !



Il ne reste qu’a rebrancher la nappe de la carte analogique à l’alim !

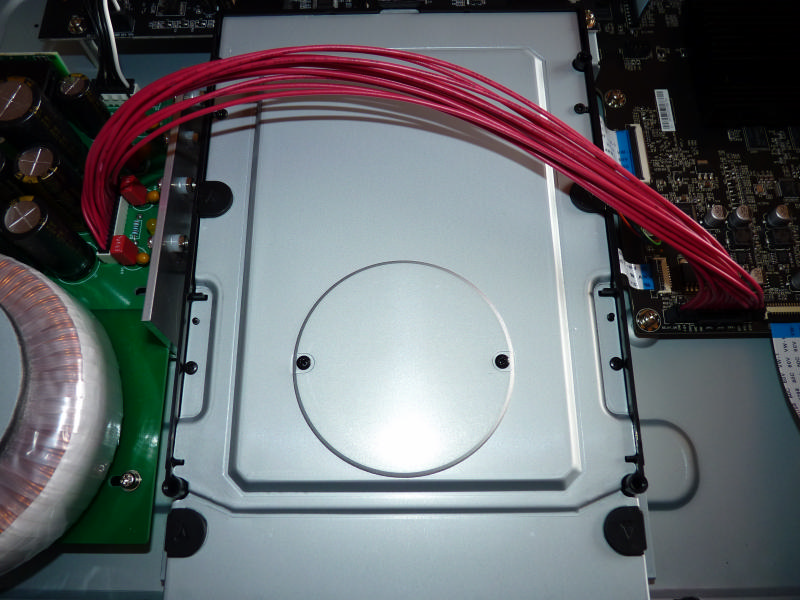

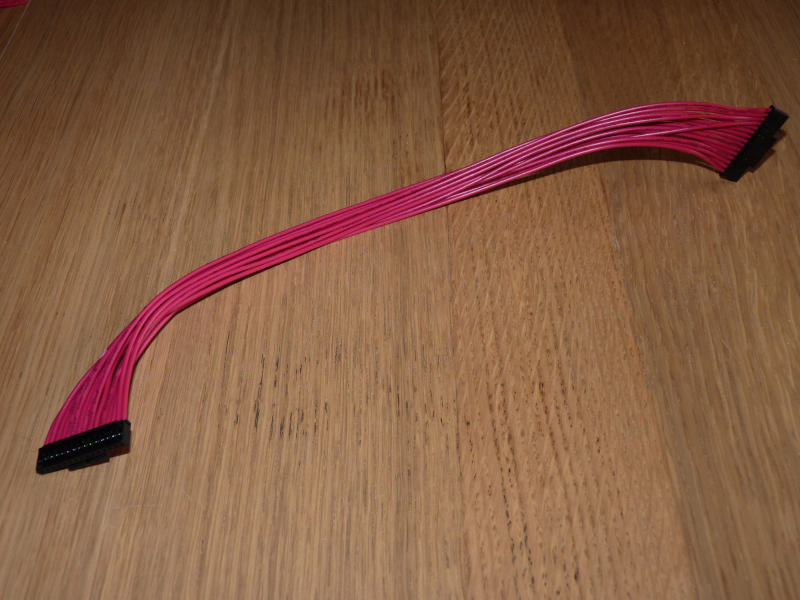

Puis installer la nouvelle nappe optimisée de liaison 15p entre la carte alimentation et la carte numérique.

La nappe d'origine des oppo est en AWG24 soit 0.2mm2 par fil, cette nouvelle nappe est en AWG22 soit 0.32mm2 (60% de section supplémentaire et également une réduction de l'impédance des conducteurs de l'ordre de 40%, permet de réduire les pertes en ligne et de diminuer les phénomènes de bouclage de masse par le châssis, assurant ainsi de meilleurs conditions de fonctionnement a la carte numérique)

Vient se mettre en lieu et place de la nappe d’origine, montage très facile.

Longueur 30cms, connecteurs noirs, câbles rouges, produit assemblé et testé en usine.

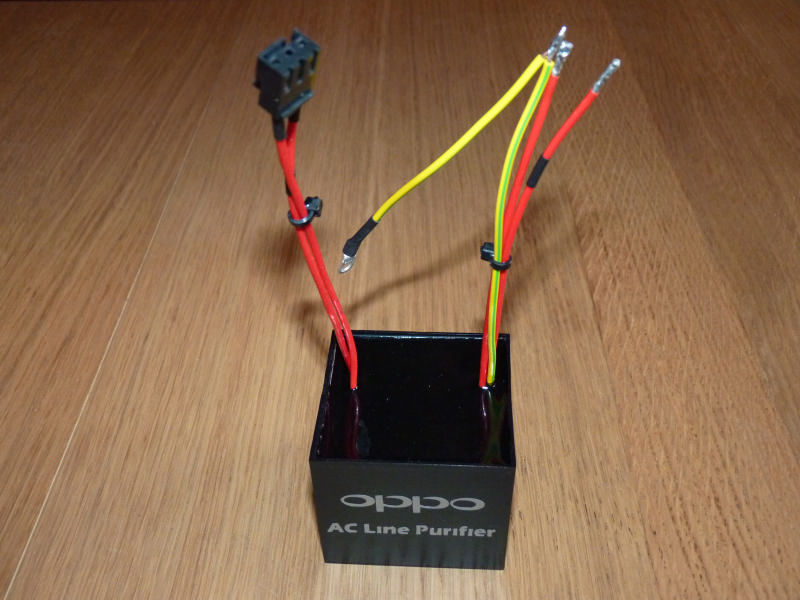

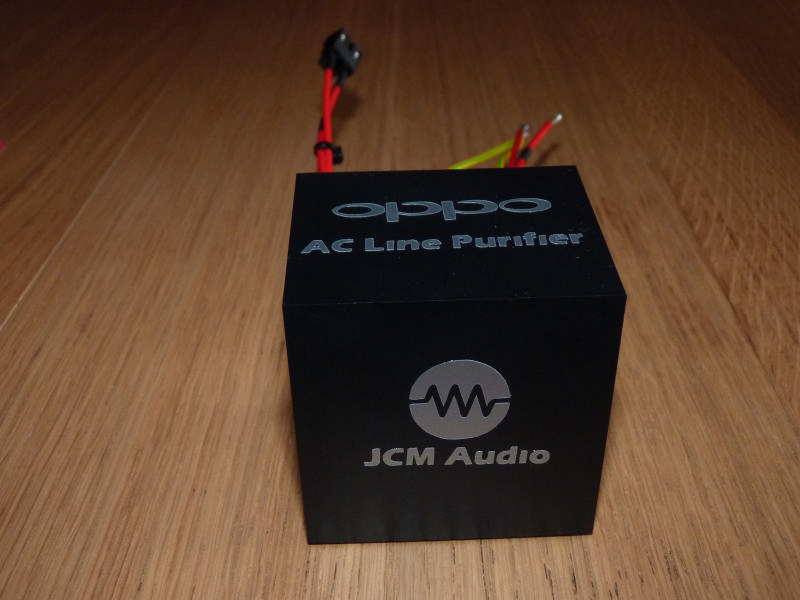

         4éme étape : Le montage du filtre secteur !



Ce filtre est de fabrication artisanale mais de qualité professionnel !

Il est réalisé dans les règles de l’art par un passionné !

Son contenu est confidentiel mais voilà ce que j’en sais :

 Le filtre comprend plusieurs cellules HF, une cellule BF, une cellule de mode commun et une cellule de mode différentiel, le tout câblé en cuivre/argent !

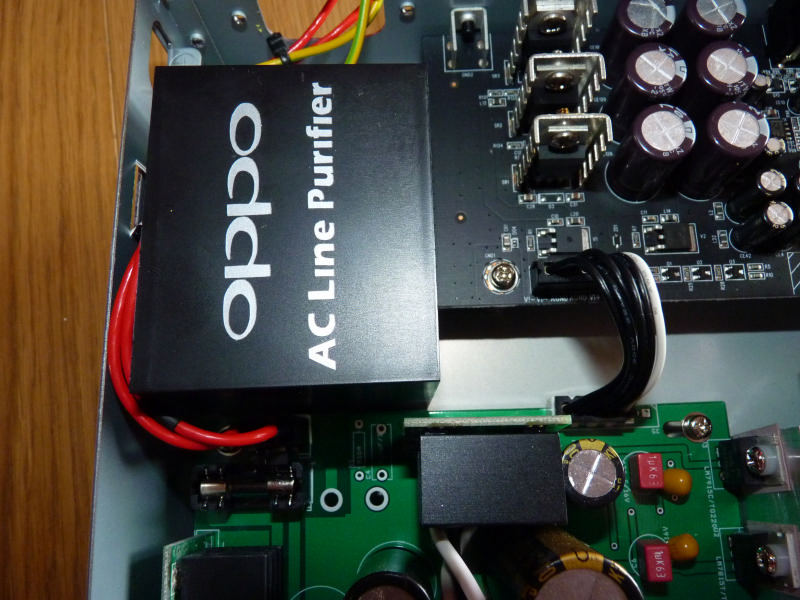

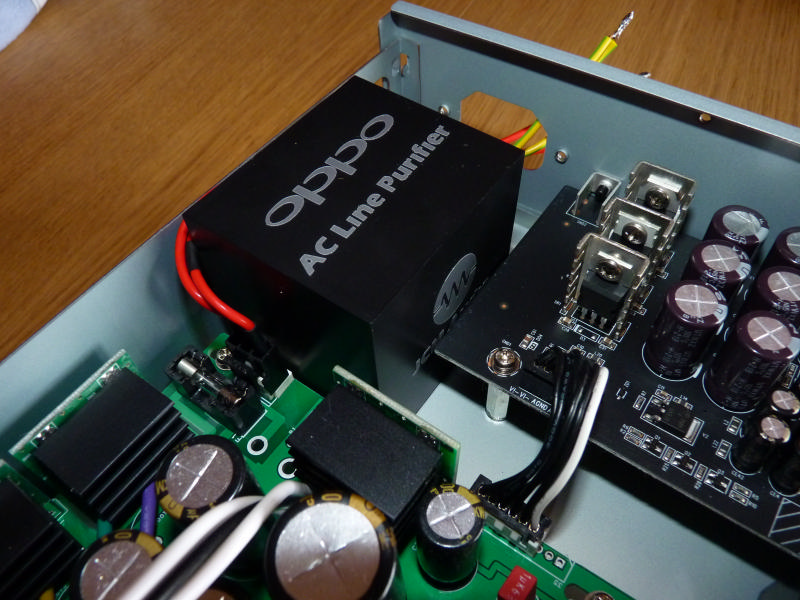

Il se monte facilement car il vient se caler simplement entre les bords de l’alim et de la carte analogique !

Le dessous comporte du double face pour un montage efficace !

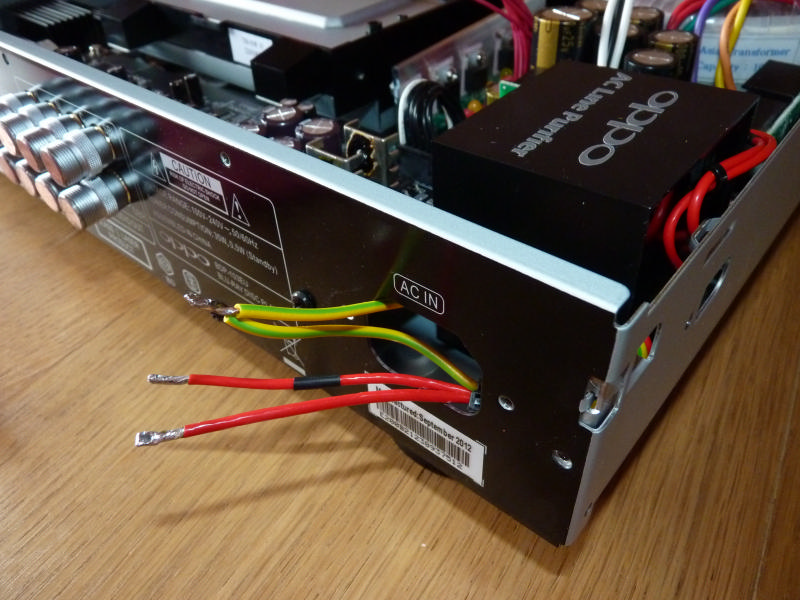

On vient ensuite fixer le câble de terre au châssis et le connecteur à l’alimentation !

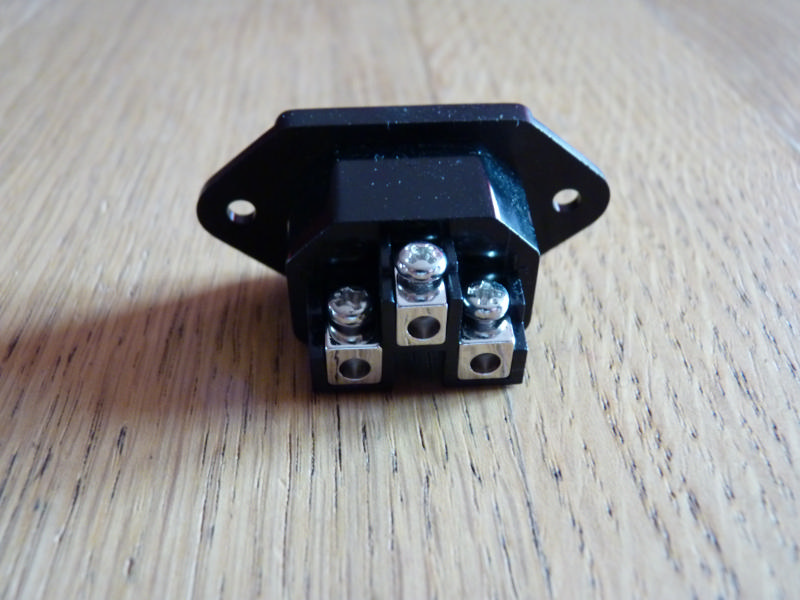

     5éme étape : Montage de la fiche IEC Rhodium Elecaudio !



Au début j’avais choisi une fiche IEC Vanguard Rhodium pour la qualité de ses contacts mais le colis s’étant perdu quelque-part entre Hong-Kong et la France…, je me suis rabattu sur un modèle de chez Elecaudio en Rhodium aussi !

Pourquoi le rhodium : Le rhodium laisse bien passer le courant électrique et est très résistant à la corrosion,ce qui en fait un élément intéressant pour les contacts électriques !

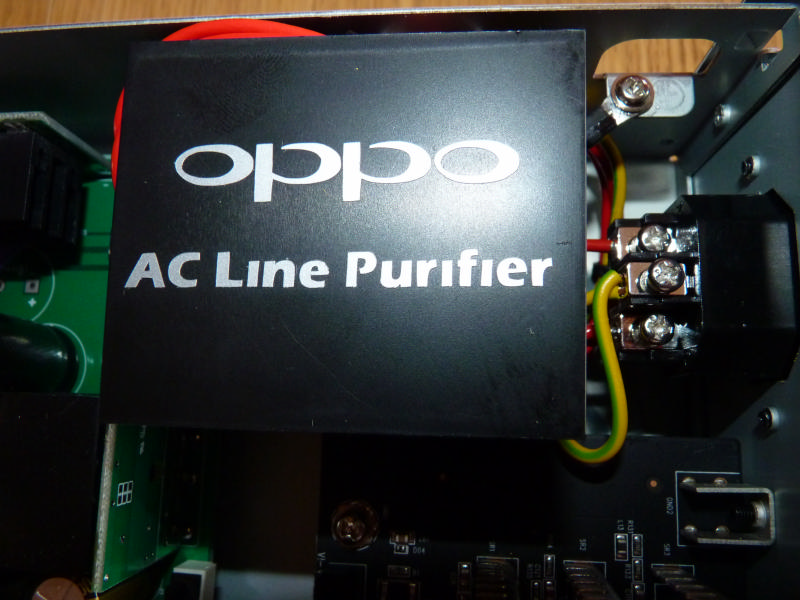

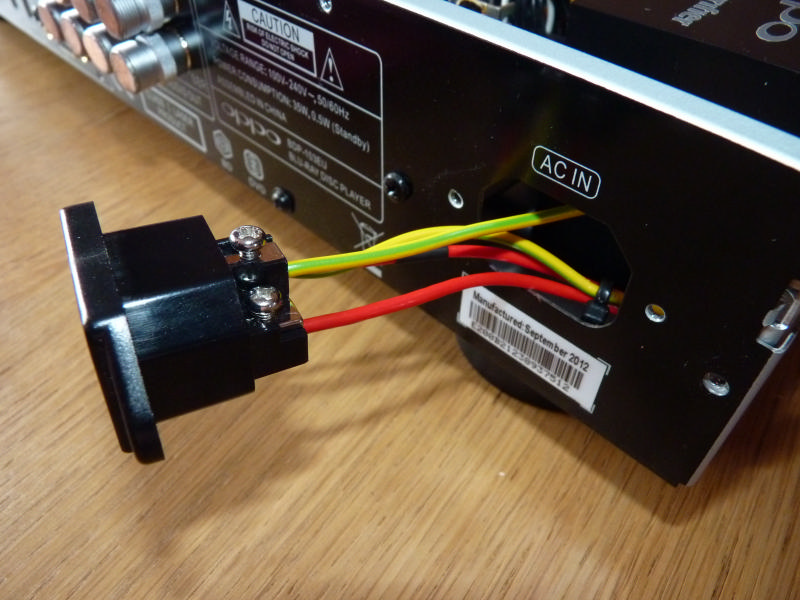

Le montage est simple, la phase étant repérée sur le filtre secteur par un scotch noir, il suffit de bien serrer le tout et le tour est joué !

Il faudra quand même faire attention à donner le bon angle aux câbles afin d’éviter un appuie trop prononcé de ceux-ci  sur le filtre !



Le montage est enfin fini pour la partie alimentation !

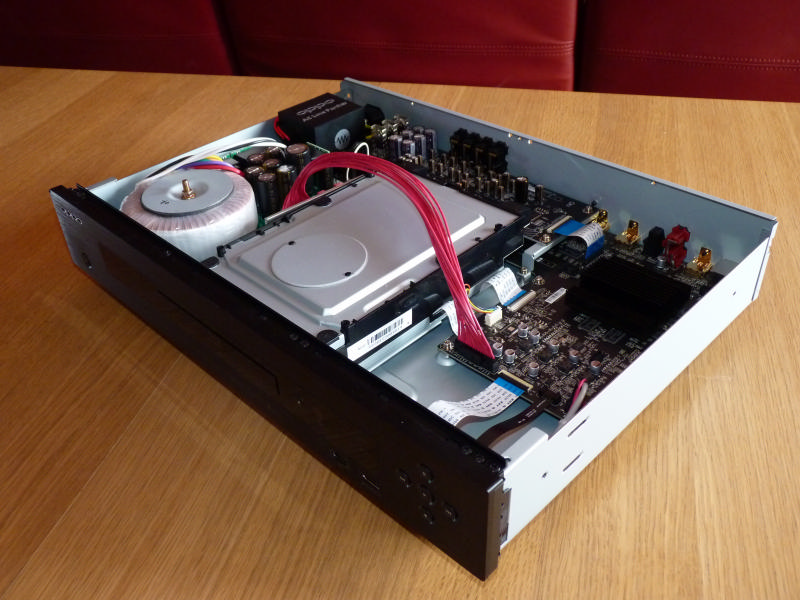

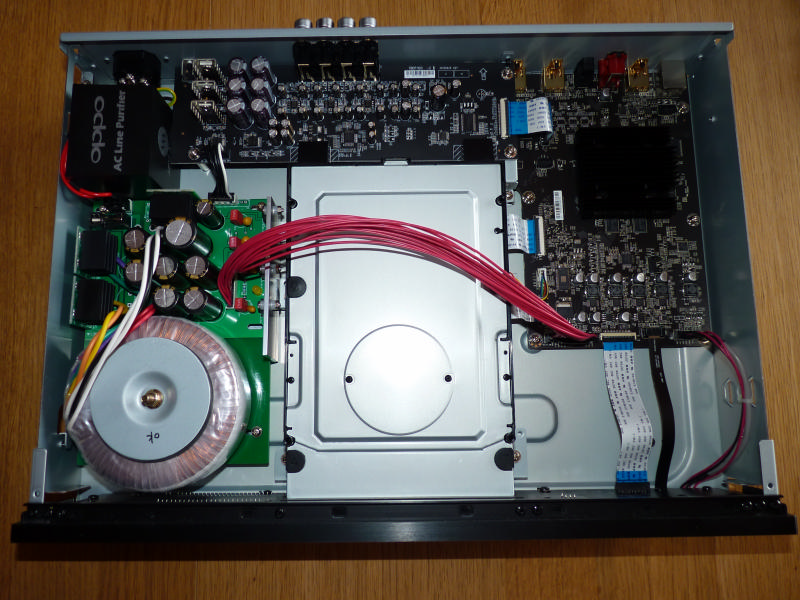

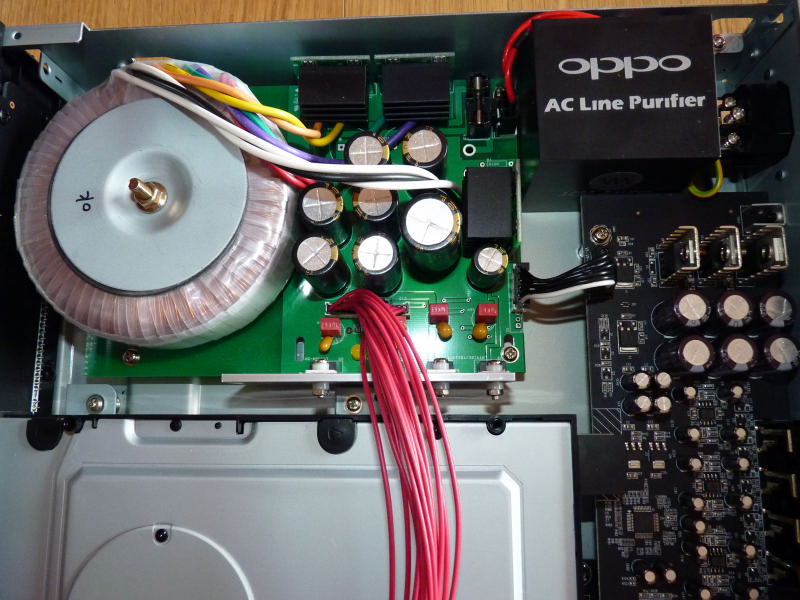

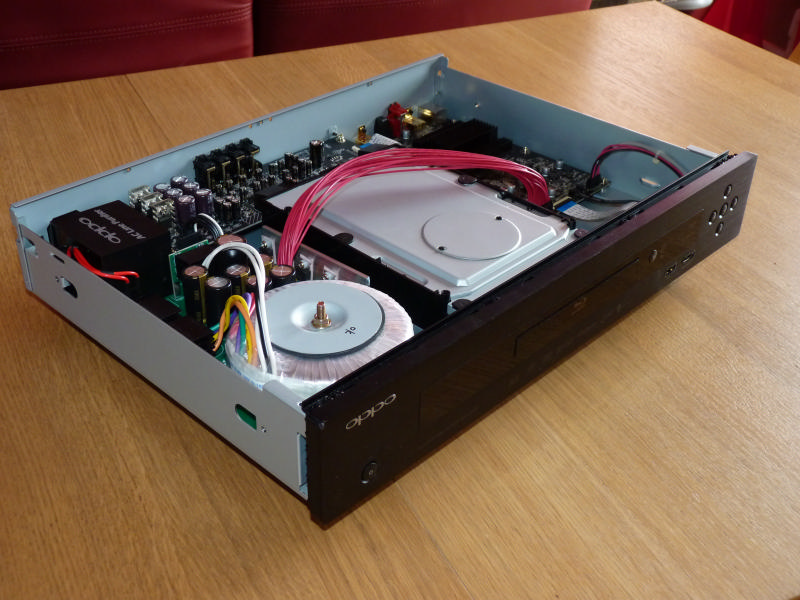

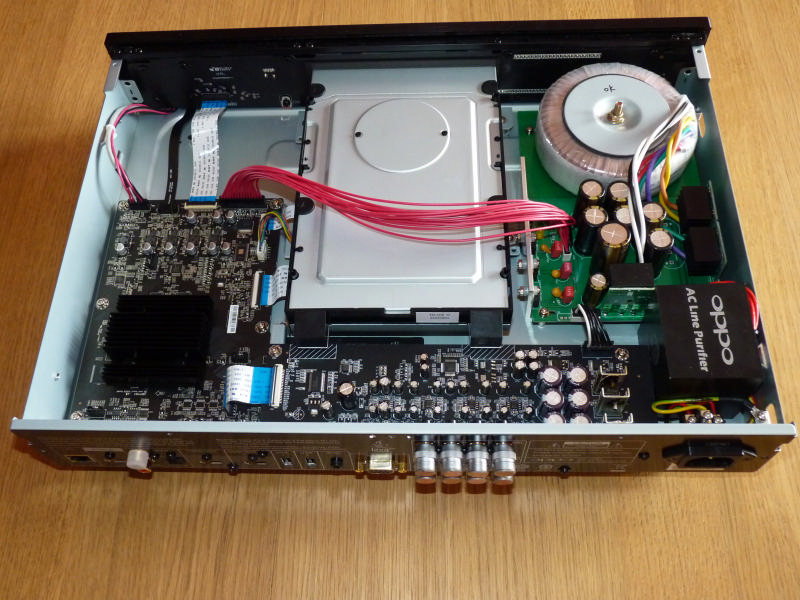

Voici quelques vues d’ensemble du lecteur presque fini :

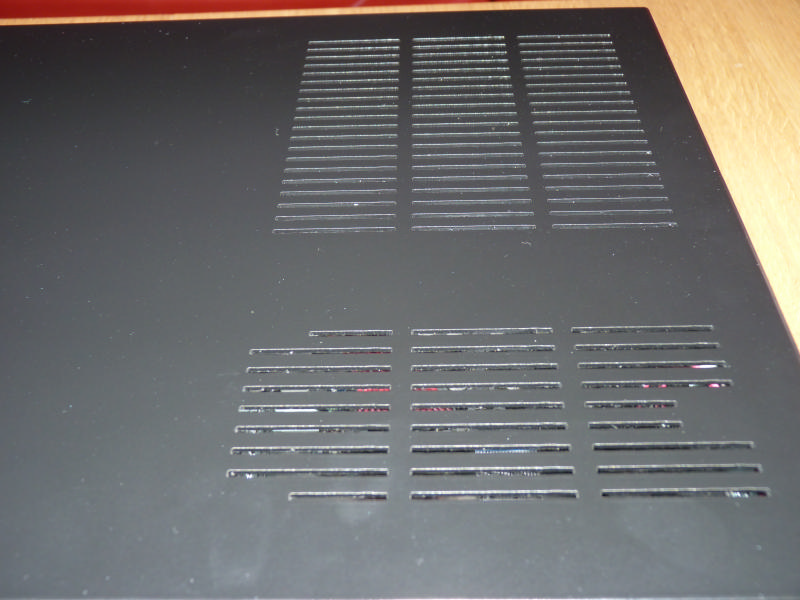

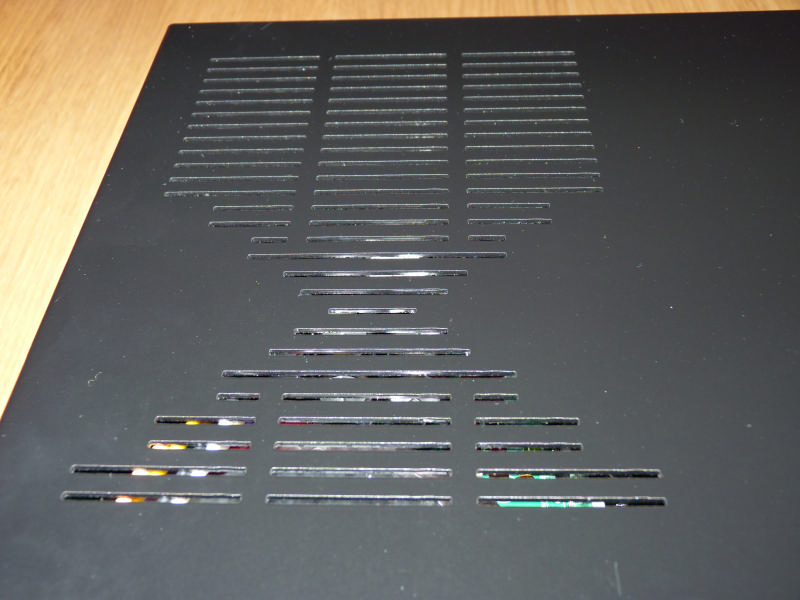

        6éme étape : Le montage du capot aéré !



Avec l’aide d’un forumeur passionné, j’ai réussi à dégoter un capot ajouré qui permet une meilleure ventilation car l’alim linéaire chauffe beaucoup plus que la SMPS d’origine !

C’est un très joli travail réalisé en usine ! Le Capot est en aluminium découpé au laser
avec peinture noir époxy !



J’ai eu un petit peu de mal je dois dire à le mettre en place car l’un des trous à l’arrière était excentré !

Mais ce n’est pas bien grave, je n’ai mis qu’une vis centrale et deux latérales à l’arrière et çà tient très bien !

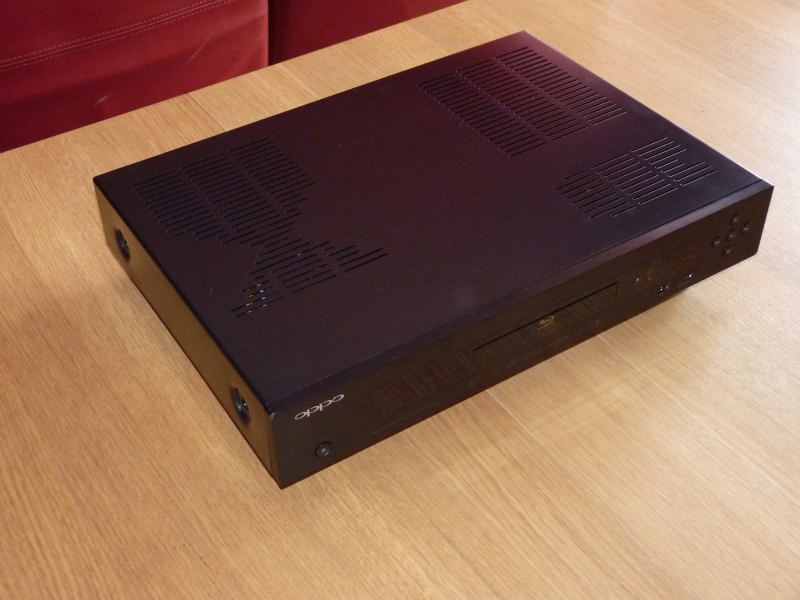

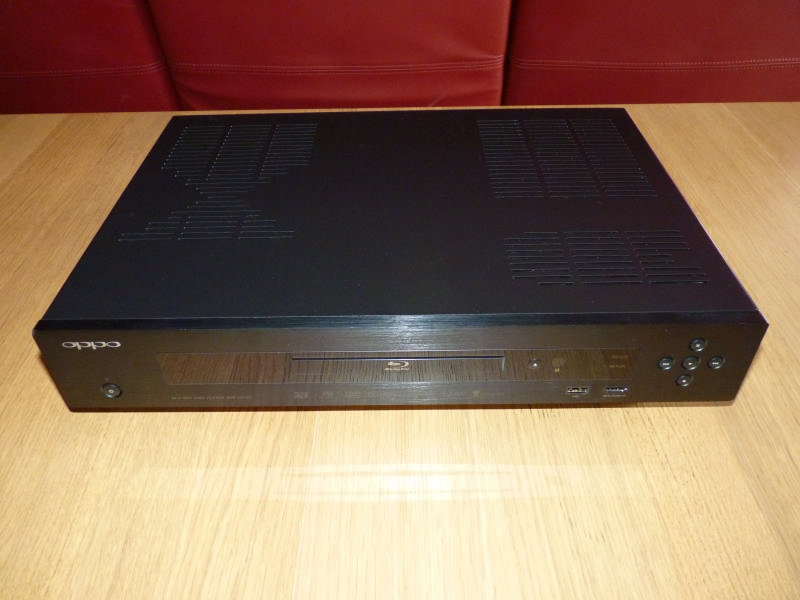

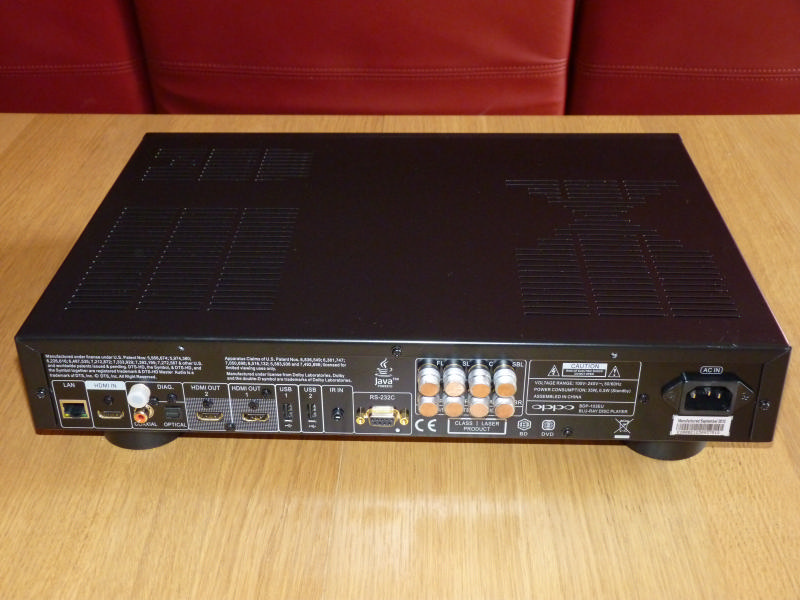

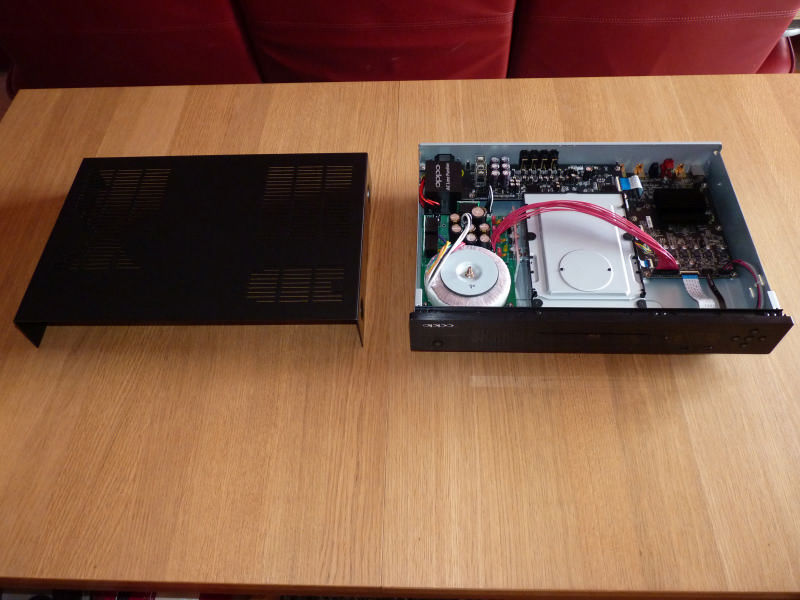

Voici le rendu final :



         7 éme étape : Composants restants !



Au final vous vous retrouverez avec une alim, une fiche IEC, des pieds, un capot et une nappe en rab !

Soit vous les revendez ou bien vous les garder bien au chaud dans le carton d’origine en vue d’un éventuel remontage !

Mais je pense que se ne serra pas le cas… Cool

Gardez-les quand même ! On ne sait jamais en cas de panne !



Voilà ! Le tweak est enfin réalisé ! Bien entendu il y aura sans doute quelques modifs supplémentaires à venir ! Comme par exemple des traitements anti-vibrations et anti EMI/RFI ! Et un upgrade de la carte analogique ! Mais plus tard…



Il ne reste plus qu’a attendre quelques heures de rodage (une centaine…) afin d’avoir un avis objectif sur le rendu global de ce tweak !

Le prochain chapitre serra donc sur mes impressions d’écoute et visionnage !



Résultats d’écoute et visionnage :

A venir…





"Vous pouvez réagir et apporter des suggestions à ce sujet en utilisant la partie "Forum de discussions" sur le site ! "



Merci de votre intérêt !!!
