Tweak Oppo 103EU V2 - MS-AUDIO
NOUVELLES MODIFICATIONS
J’ai décidé de revoir un peu mon tweak en apportant encore quelques modifications techniques mais surtout esthétiques !!!
Voici donc les évolutions :
- Suppression de la carte analogique
- Gainage de la nappe de liaison alimentation
- Remplacement de la fiche IEC Elecaudio par une Vanguard
- Mise en place de stickers décoratifs
- Mise en place du logo de ma marque
- Remplacement du fusible d’alimentation par un haut de gamme (A venir)
Etape n°1 : Suppression de la carte analogique !
J’ai donc décidé de supprimer la carte analogique car c’est un peu le maillon faible du lecteur et je préfère donc utiliser le lecteur en tant que drive relié un à un bon dac externe !!!
Ainsi , en déconnectant la carte analogique ,on réduit légèrement la résiduelle sur le rail +15v , qui ne sert alors plus qu'a alimenter le drive et le décodage des datas ...
De plus il y a un gain sur le plan thermique car avec la carte analogique nous avons une consommation moyenne de l'ordre de 250mA à 300mA sur le +/-15v , en supprimant la carte on tombe a environ 50mA sur le +15v , le pont de redressement ne chauffe quasiment plus ainsi que les 2 régulateurs +15v et -15v , ce qui sur le plan thermique profite également aux 2 régulateurs 5v puisqu'ils sont sur le même radiateur et gagneront ainsi quelques degrés

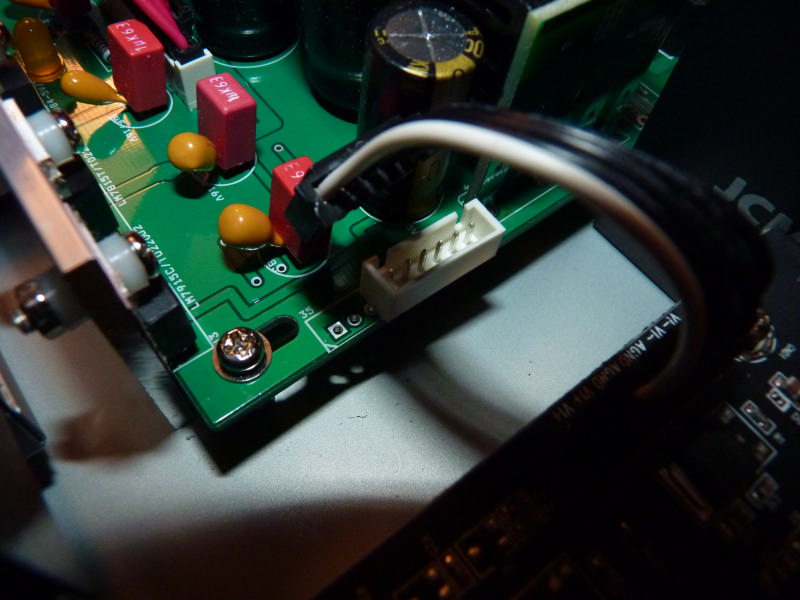

Il faut donc commencer à débrancher la nappe de liaison carte analogique/carte mère et le connecteur de liaison carte analogique/alimentation, il suffit de tirer légèrement dessus :

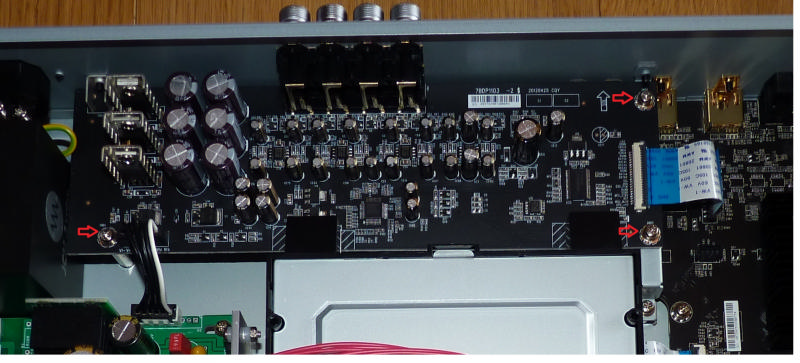

Ensuite dévisser quelques vis sur le dessus de la carte, il y en à 3 (deux à côté de la nappe de liaison carte mère et une à côté du connecteur relié à l’alimentation)!

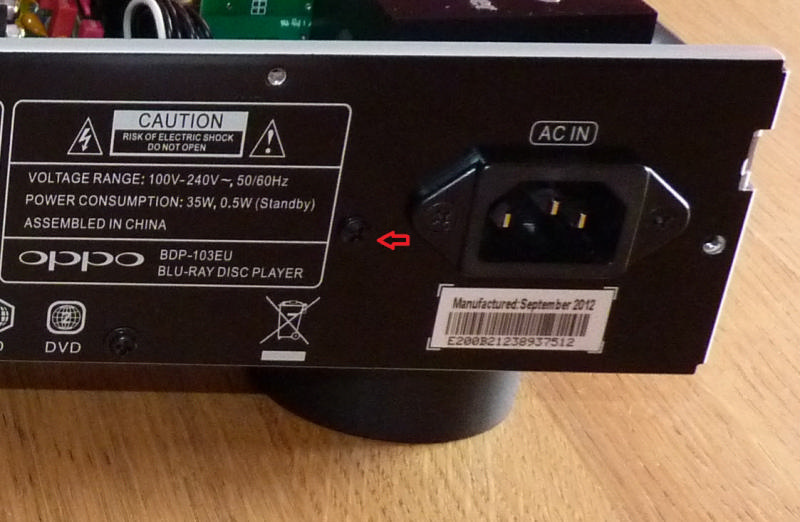

Et derrière il y 3 vis au centre des sorties rca et une à droite prés de la fiche secteur IEC !

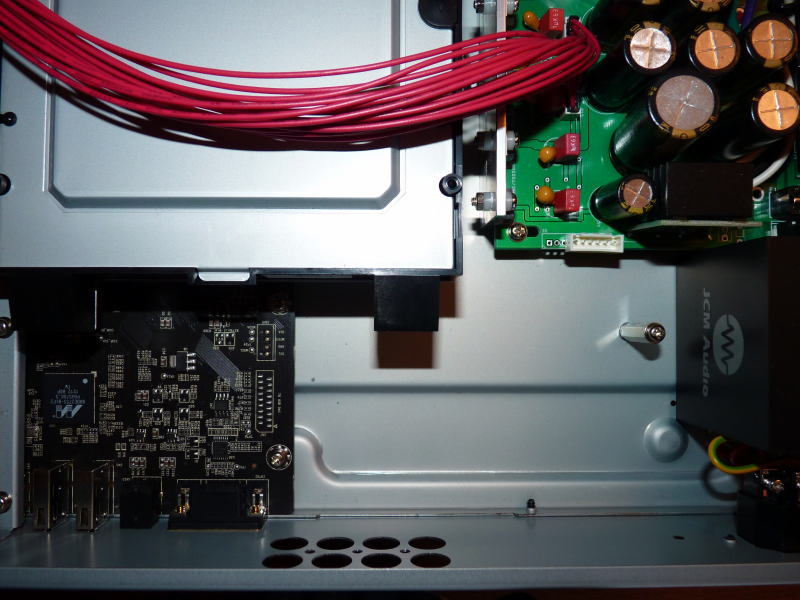

On a plus qu’a sortir la carte.
J’ai remis toutes les vis à leur emplacement ensuite afin de ne pas les perdre !

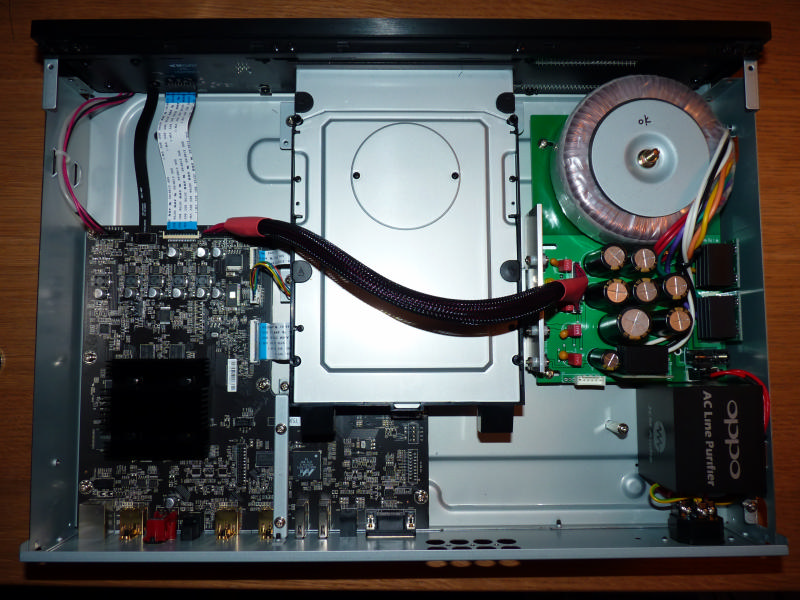

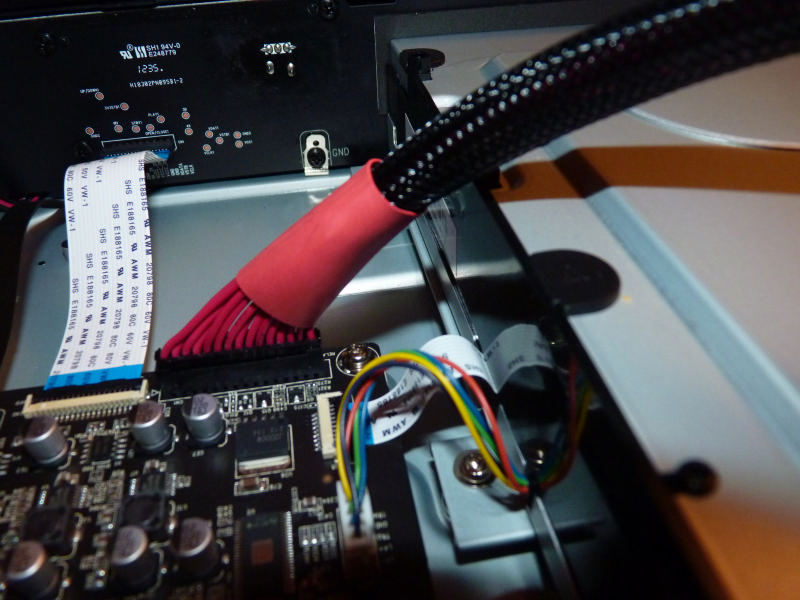

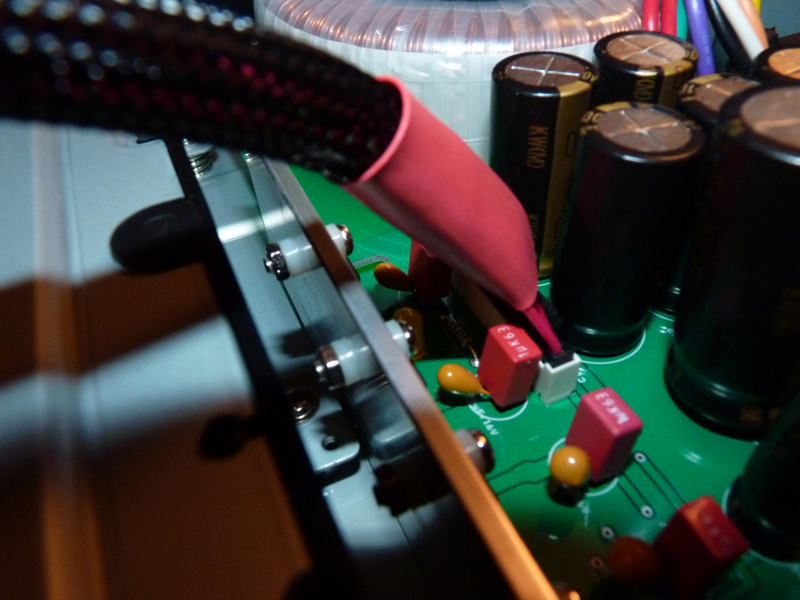

Etape n°2 : Rajout de la gaine tressée et de rétractable sur la nappe de liaison de l’alimentation !
J’ai voulu apporté un petit côté class à cette liaison afin de changer un peu. Cela rend pas mal et apporte un petit plus ! Mais j’ai dû prendre des diamètres supérieurs car sinon il aurait fallut que je déconnecte tout les petites pinoches pour être bien ! Chose que je n’ai pas fait bien entendu…

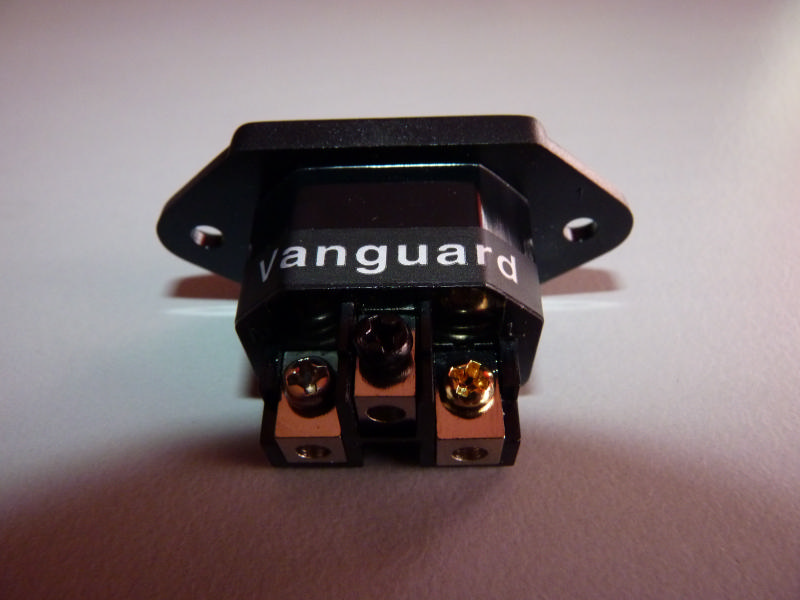

Etape n°3 : Remplacement de la fiche IEC Elecaudio par une Vanguard !

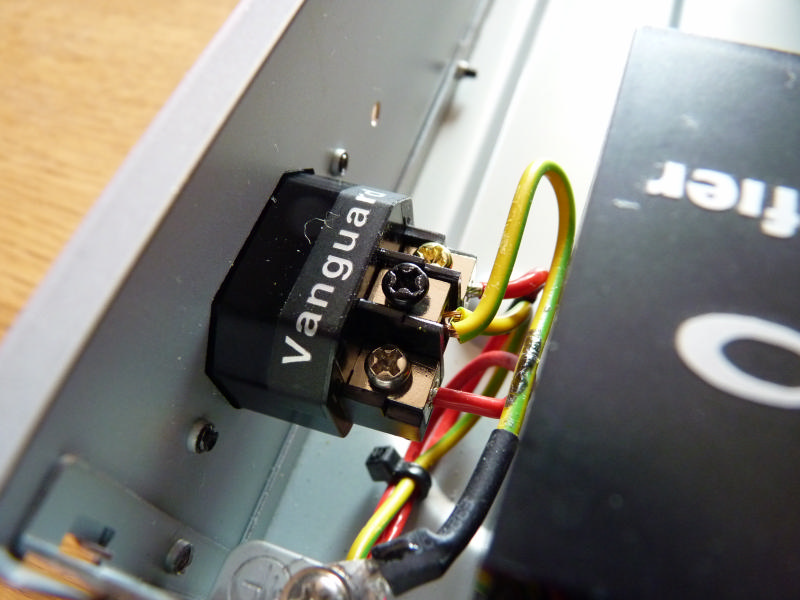

J’ai enfin reçu ma fiche IEC Vanguard en provenance de Hong-Kong ! Elles est censé être meilleure que l’Elecaudio , donc j’en ai profité pour la remplacer ! Elle est toujours en Rhodium !

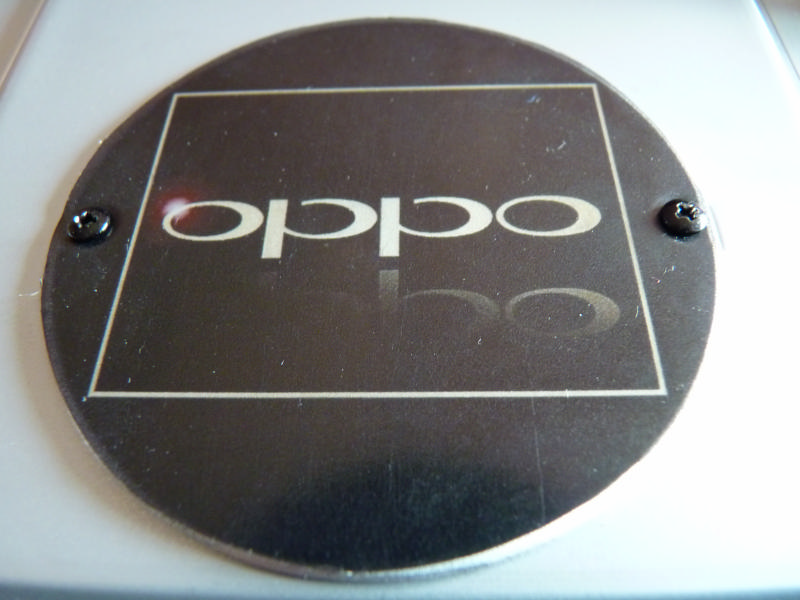

Etape n°4 : Création de stickers personnalisés !
J’ai voulu apporté ma touche personnelle à ce tweak ! Car on voit un peu partout les mêmes éléments montés dans les lecteurs finalement ! Donc en mettant quelques stickers cela le rendra unique !

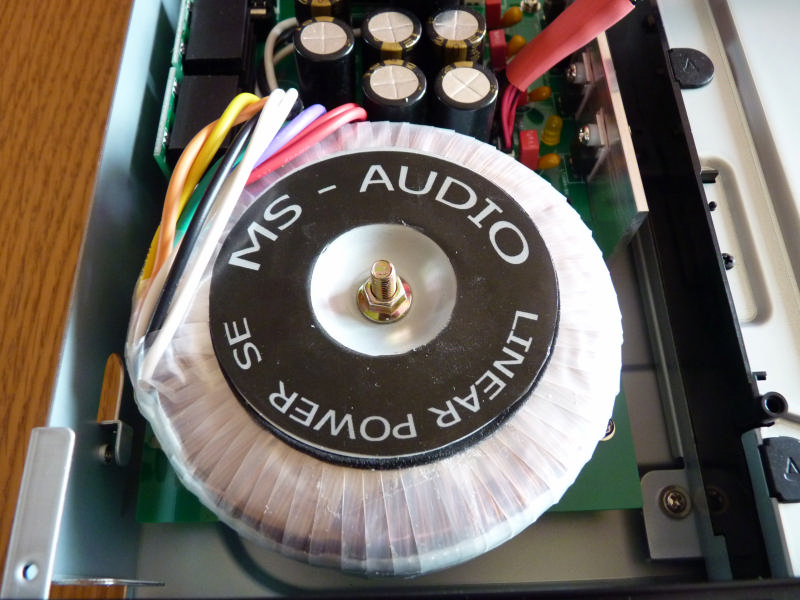

J’en ai mis un sur le dessus de l’alim et le drive !
J’ai bien galéré à faire tout cela sur ordi mais le rendu final est satisfaisant !

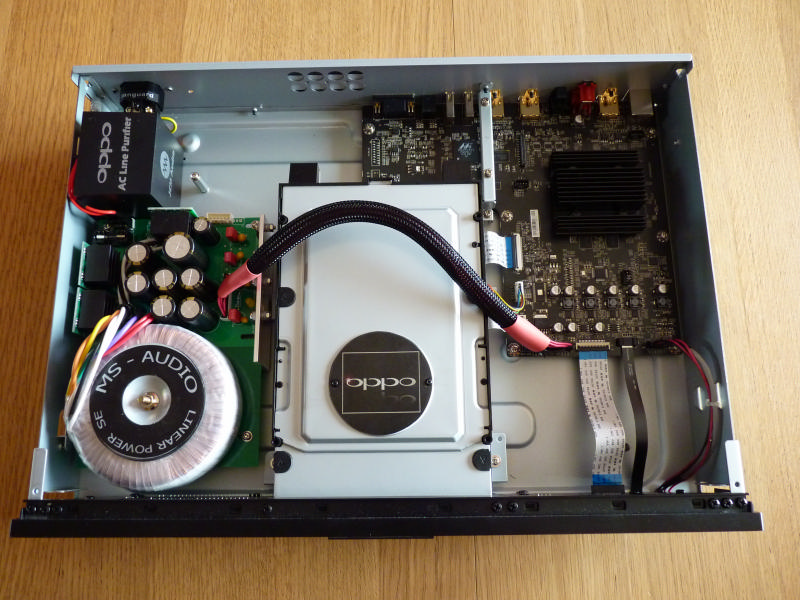

La vue d’ensemble de l’intérieur une fois fini donne çà :
Etape n°5 : Rajoût du logo de ma marque à l’avant et à l’arrière du lecteur !

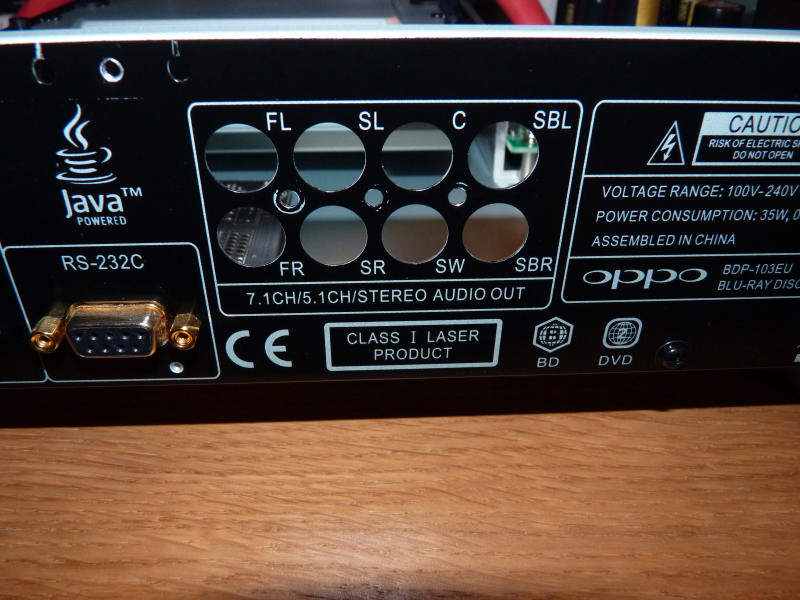

Comme j’avais ôté la carte analogique, je me retrouvé avec des trous à boucher à l’arrière du lecteur !
Il existe bien des petits capuchons pour boucher les trous des RCA chez Audiophonics , mais cela coûte trois fois rien et j’en aurai eu plus en frais de port qu’en matériel…
Il me fallait trouver une solution !

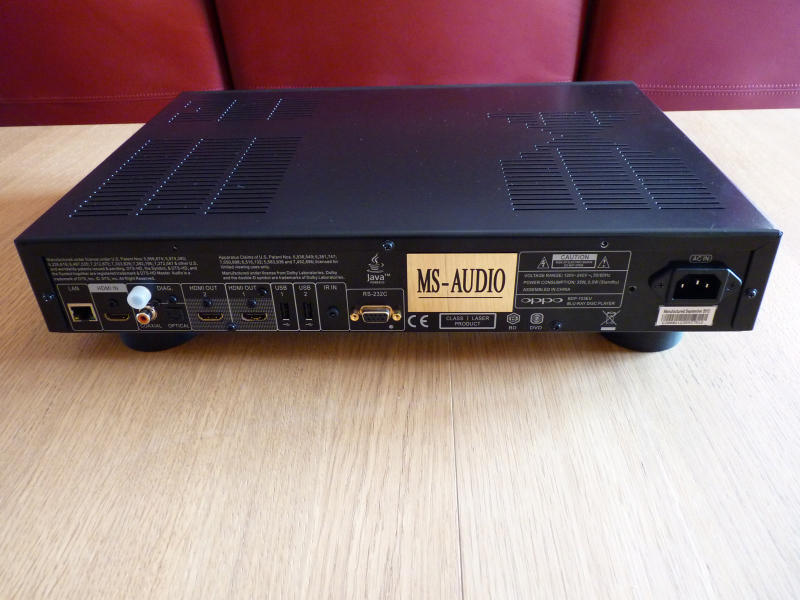

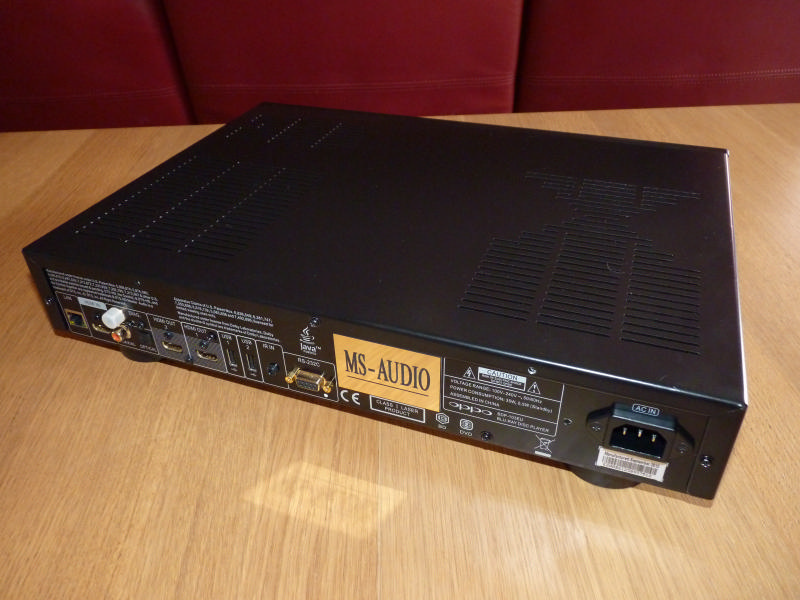

Au final j’ai eu l’idée de faire comme sur les appareils Goldmund ou 3dlab , c'est-à-dire mettre une plaque aspect OR style plaque de notaire comme dirait certains afin de camoufler les trous en la faisant découper au bon diamètre !

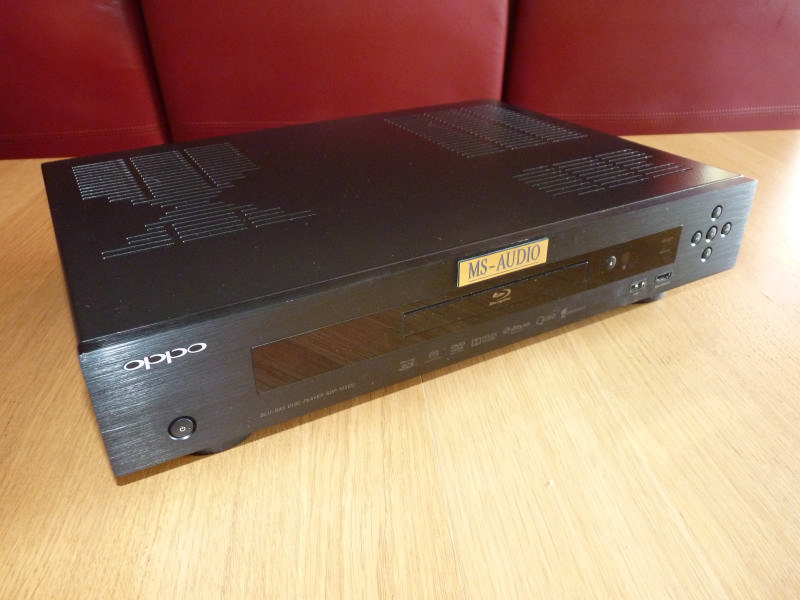

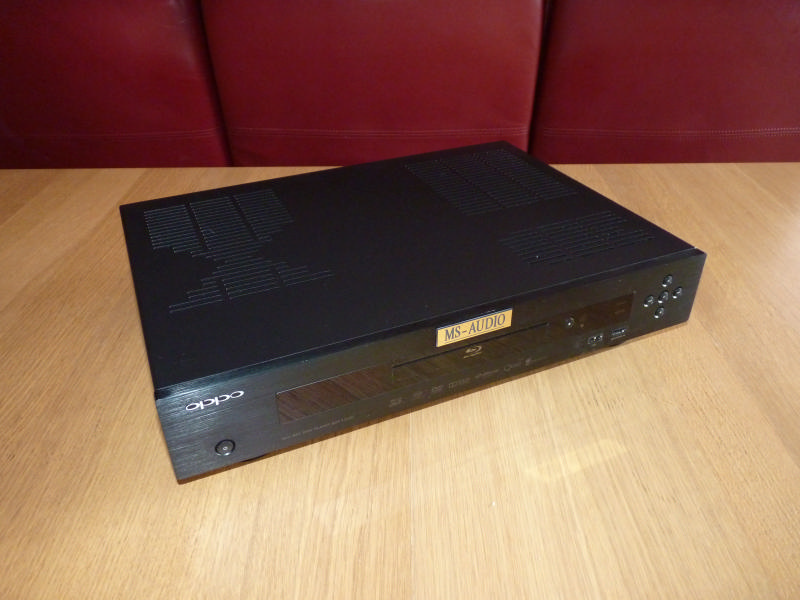

Du coup j’en ai profité pour la faire sérigraphier au nom de mon site et j’en ai fait faire une petite pour la face avant !
Et voilà ! Une fois les plaque apposées et le capot remis en place, on à un super rendu ! En tout cas moi çà me convient ! Normal, c’est le mien et c’est moi qui l’ai fait…
Il y aura peut être encore des évolutions, qui sait ! Mais pour le moment je pense avoir un lecteur qui me convient bien !
Je verrai pour un compte rendu sur les améliorations audio et vidéo prochainement !
A+
Résultats d’écoute et visionnage :
A venir…
Vous pouvez réagir et apporter des suggestions à ce sujet en utilisant la partie "Forum de discussions" sur le site !
Merci de votre intérêt !!!
